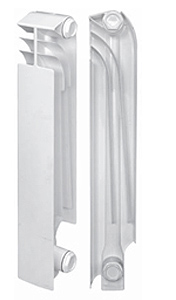

секции алюминиевых радиаторов TENRAD

защищено патентом

Паспорт

Сертификаты

Рекламная листовка



Секционные радиаторы TENRAD AL изготавливают литьем под давлением из высокопрочного алюминиевого сплава.

Секции радиаторов оснащены четырехрядным оребрением c 4-градусным наклоном двух внутренних ребер, благодаря которому происходит сужение кверху образованных ребрами конвекционных каналов. Возникающий эффект дросселирования обеспечивает 2-кратное ускорение воздуха, поступающего снизу секции (в традиционном радиаторе происходит разгон потока ориентировочно в 1,2 раза – за счет нагрева). Это увеличивает теплоотдачу отопительного прибора.

Одновременно пересекающее вертикальный канал скошенное ребро служит дополнительной опорой, позволяющей уменьшить изгибающий момент в четыре раза. При 2,1-миллиметровой толщине стенки канала разрушающее давление составляет для TENRAD AL 84 бара.

Изгибы продольных ребер в верхней части на лицевой поверхности радиаторной сборки три конвекционных «окошка».

Двухслойное белое (RAL 9010) покрытие приборов, выполненное из эпоксидного полиэстера, соответствует требованиям гигиенических нормативов СанПиН 2.1.2.729-99, РД 52.04.186-89.

Алюминиевые радиаторы TENRAD AL сертифицированы на соответствие ГОСТу 31311-2005.



Технические характеристики

Наименование показателяЗначение
AL 500/100AL 500/80AL 350/100
Номинальный тепловой поток одной секции при тепловом напоре 70 °С, Вт190,0142,0138,6
То же при ΔТ = 50 °С, Вт122, 291,889,3
Рабочее давление, МПа1,61,61,6
Испытательное давление, МПа2,42,42,4
Разрушающее давление, МПа8,48,48,4
Максимально допустимая температура теплоносителя, °С120120120
Интервал водородного показателя теплоносителя, pH7–87–87–8
Внутренний объем одной секции, л0,380,350,25
Масса одной секции, кг1,3220,831,05
Расстояние между осями присоединительных трубопроводов, мм500500350
Высота секции, мм563563413
Ширина секции, мм807580
Глубина секции, мм967596
Площадь наружной поверхности нагрева, м21,3220,831,05
Номинальный коэффициент теплоотдачи, Вт/(м2 · °С)7,23818,1467,8571
Присоединительная резьбаG 1"G 1"G 1"
Цвет покрытия секцийRAL 9010RAL 9010RAL 9010
Степень блеска (отражения) фасадной поверхности ISO 2813 (угол наклона источника 60°), %84±284±284±2
Климатическое исполнениеУХЛУХЛУХЛ
Условия эксплуатации по ГОСТ 15150111
Срок службы, лет505050
