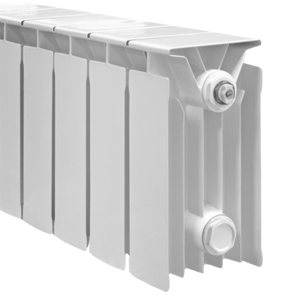

комбинированный радиатор TENRAD

напольное крепление для радиатора

защищено патентом

Паспорт

Сертификаты

Рекламная листовка



Комбинированные радиаторы TENRAD AL/BM уникальны по конструкции, содержащей алюминиевые рядовые и полнобиметаллические замыкающие секции с межосевым расстоянием патрубков подключения 150 мм.

Рядовые секции выполнены без вертикальных каналов, что обусловило возможность применять сборки практически любой длины – равномерный нагрев прибора обеспечивается даже при одностороннем подключении.

Рядовые секции, теплоотдающая рубашка замыкающих отливаются под давлением из алюминиевого сплава высокой прочности.

Каркас биметаллических элементов сварен из стальных трубок со стенками толщиной 1,8 (вертикальный участок), 3,6 (горизонтальный) мм.

6-рядное оребрение, «окошко» выпуска конвективного потока гарантируют хорошую теплоотдачу.

Конструкция обеспечивает высочайшую прочность приборов, способность выдерживать без разрушения давление до 100 бар.

Передний и задний фасады секций одинаковы дизайном, качеством покрытия, что дает возможность размещать радиаторы на расстоянии от стен, у витрин, в других местах двойного обзора.

Для напольного монтажа TENRAD AL/BM разработаны запатентованные кронштейны, оснащенные телескопической регулировкой высоты.



Технические характеристики

Наименование показателяЕд.измЗначение
Номинальный тепловой поток одной замыкающей биметаллической секции при тепловом напоре 70°СВт94,5
То же при ΔТ=50°СВт60,54
Номинальный тепловой поток одной рядовой алюминиевой секции при тепловом напоре 70°СВт81,6
То же при ΔТ=50°СВт54,01
Рабочее давление МПаМПа2,4
Испытательное давлениеМПа3,6
Разрушающее давлениеМПа10,0
Максимально допустимая температура теплоносителя°С120
Интервал водородного показателя теплоносителяpH7-9
Внутренний объем одной рядовой секциил0,099
Внутренний объем одной замыкающей секциил0,130
Вес одной алюминиевой рядовой секциикг0,885
Вес одной биметаллической замыкающей секциикг1,24
Расстояние между осями присоединительных трубопроводовмм150
Высота секциимм250
Ширина секциимм70
Глубина секциимм120
Коэффициент «Km1» 0,4455
Коэффициент «Km2» 0,3415
Коэффициент «K» 124.8
Показатель степени «n1» 1.2264
Показатель степени «n2» 1.3236
Показатель степени «с» 0
Показатель степени «d» 0.7536
Площадь наружной поверхности нагрева рядовой секциим20,231
Площадь наружной поверхности нагрева замыкающей секциим20,236
Номинальный коэффициент теплоотдачи рядовой секцииВт/(м2·°С)5.046
Номинальный коэффициент теплоотдачи замыкающей секцииВт/(м2·°С)5.72
Присоединительная резьба G 1"
Цвет покрытия секцийRAL9010
Степень блеска (отражения) фасадной поверхности ISO 2813 (угол наклона источника 60°)%84±2
Климатическое исполнение УХЛ
Условия эксплуатации по ГОСТ 15150 1
Срок службылет50
